產 品 概 述 |
TSV-01樣品機械溫度關斷閥是一個獨立的機械裝置閥門，作用是保護操作人員、在線儀表或分析系統避免受到高溫樣品的傷害。它是一個經濟可靠純機械原理的閥門，替代常規系統中溫度控制器和電磁閥構成的超溫保護功能，不需要外部供電。閥門內部的感溫元件直接同樣品接觸，溫度超過設定點后可在5秒內可啟動閥門切斷的動作。樣品超溫的原因通常包括冷卻水?dāng)嗔?、冷卻水壓力或流量不足、冷卻水溫度過高、樣品流速高、取樣冷卻器盤管破裂或樣品冷卻器污染或堵塞等等。
產 品 特 點 |
可靠的純機械解決方案，不需要外部供電，超溫后快速的動作響應。切斷樣品后必須手動復位，確保在系統在未恢復故障之前起到可靠的保護功能。該閥門應該布置在冷卻器和減壓裝置下游的主流程上，閥門動作以后可承受樣品的壓力，關斷狀態下在復位按鈕處提供醒目的紅色狀態指示，另外可選擇行程開關來提供遠方報警信號。
◆ 閥門殼體最高壓力可承受20Mpa
◆ 超溫后5秒內快速切斷樣品
◆ 完全機械設計，無須供電，帶有手工復位功能
◆ 帶有狀態指示，可選裝帶有干接點的行程開關用于遠方報警
◆ 標準設定溫度50℃，特殊要求可重新設定
◆ 特種感溫材料和獨特結構尺寸，提供50±10℃設定范圍

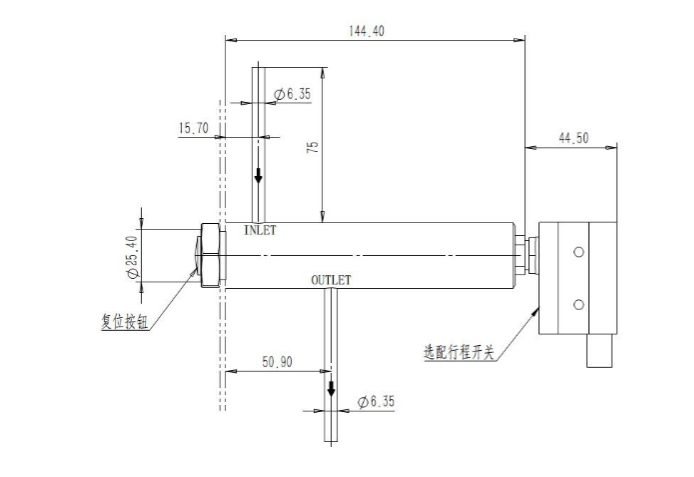

安 裝 尺 寸 |
技 術 規 格 | |
材 料 特 性 | 殼體316SS，密封件PEEK，F(xiàn)KM |
殼 體 耐 壓 | Max.20Mpa |
切 斷 壓 力 | Max.1.6Mpa |
最 高 溫 度 | Max.120℃ |
切 斷 溫 度 | 50℃，其他溫度需重新設定 |
流 通 特 性 | Cv=0.21 |
樣 品 連 接 | 1/4 in（6.35mm） |
響 應 時 間 | 溫度達到設定值5秒內 |
復 位 條 件 | 溫度低于設定點2-3℃（手動復位） |
產 品 重量 | 0.8Kg |
選配行程開關參數 | 連接方式：尾部螺紋M14×1 |
防護等級：NEMA 1，2，3，4 &IEC IP-67 | |
觸點容量：10A/250VAC;0.5A/125VDC;0.25A/250VDC | |
